    Viscous Collapse (Viscous Slump):

    Problème de Effondrement visqueux sur une pente (sploutch)

    Effondrement visqueux: il s’agit de l’effondrement d’un tas 1D initialement rectangulaire et disposé sur une pente Z(x). Comme l’écoulement est très visqueux, l’inertie est vite négligeable: on a vite un équilibre entre le terme de pente (de gravité) qui fait tomber et le frottement visqueux qui freine. Cet écoulement pourrait modéliser de la lave s’écoulant le long d’un volcan (il est générique en géophysique, le terme à changer est celui du frottement, nous verrons sur les autres pages le cas de bingham, fluide à seuil).

    Les équations de Saint Venant \displaystyle \frac{\partial h} {\partial t} + \frac{\partial (Q)}{\partial x}=0 \displaystyle \frac{\partial Q } {\partial t} + \frac{\partial }{\partial x}(\Gamma\frac{Q^2}{ h } + \frac{g}{2} (h_{\;}^2))= -gZ' h - Cf \frac{Q}{h_{\;}^2} avec \Gamma=1 (au lieu de (5/4)) et C_f=3\nu, sont résolues avec une masse initiale \displaystyle A=\int_{0}^{x_1} h(x,0) dx sur une pente \alpha. Elles sont résolues pour la partie non visqueuse par saint-venant.h

    La partie visqueues est résolue par split
    \displaystyle \frac{\partial u}{\partial t} = -C_f \frac{u}{h^2} \text { discretisation semi implicite} \frac{ u^{n+1} - u^n }{\Delta t} = -C_f \frac{u^{u+1}}{h^{n2}} onimpose u^{n+1}=0 quand h^n très petit (paramètre dry).

    Pour les pentes fortes telles que |Z'|\gg \partial_x h, on peut simplier les équations car on n’a plus que l’équilibre entre la pente et le frottement: alors Q= -gZ' h^3/(3 \nu) et l’équation de la masse devient \displaystyle \frac{\partial h} {\partial t} - \frac{gZ'}{3\nu} \frac{\partial }{\partial x} h_{\;}^3 =0, l’équation est de la forme (k=gZ'/\nu) d’une équation de transport \displaystyle \frac{\partial h} {\partial t} +k h_{\;}^2 \frac{\partial h}{\partial x} =0

    Huppert en trouve une solution par les caractéristiques, ici, nous nous proposons de trouver la soution sous forme auto semblable.

    Par changement d’échelle, l’invariance par dilatation donne H/T=H^3/X, la masse conservée donne HX=1, ce qui permet de trouver H=T_{\;}^{-1/3} et X=T_{\;}^{1/3} donc une solution auto semblable de la forme t_{\;}^{-1/3}F(x/t_{\;}^{1/3}) convient, par subsitution \displaystyle -\eta F'(\eta )-F(\eta )+3 k F(\eta )^2 F'(\eta )=0, \text{ soit } (\eta F(\eta)-k F(\eta )^3)'=0 avec F(0)=0 on a la forme implicite \eta=k (F(\eta)^2) et donc la solution est F(\eta)=\sqrt{(\eta)/k}, la solution du problème est simplement pour 0<x<x_f \displaystyle h =t_{\;}^{-1/3} \sqrt{(x)t_{\;}^{-1/3})/k}= \sqrt{\frac{x}{kt} }

    On s’est donné une masse initiale A=\int_{0}^{x_1} h(x,0) dx qui se déplace entre 0 le front arrière qui ne bouge pas et $x_f $ position du front, la masse est donc ultérieurement \displaystyle \int_0^{x_f} \sqrt{\frac{x}{kt}} dx = (2/3) \sqrt{x_f^3/(kt)} qui est A par conservation de la masse soit x_f = (\frac{9 A_{\;}^2kt}4)^{1/3}

    Code

    #include "grid/cartesian1D.h"
#include "saint-venant.h"

double Cf,h0,alpha,tmax;
#define MAXLEVEL 13
#define MINLEVEL 11

    On se donne une masse initiale A=\int_{0}^{x_1} h(x,0) dx sur une pente \alpha. Initialisation d’un tas de masse 1

    event init (i = 0)
{
  foreach() {
    zb[] = -(x-X0)*alpha;
     h[] = h0*(x>0)*(x<=1./h0);
  }
}

u.n[right] = neumann(0);
h[right] = neumann(0);

event friction (i++) {
  // Poiseuille friction (implicit scheme)
  foreach()
  {  	 double ff = h[] < dry ? HUGE : (1. + Cf*dt/h[]/h[]);
    u.x[] /= ff;}
  boundary ({u.x});
}

 event plot (t=0.000001;t < tmax;t+=50) {
 	 FILE * fp  = fopen ("sol.dat", "w");
//a=.584;p[][]'sol.dat'u ($1/$3**(1./3)):($2*$3**(1./3)),'sol13.dat' u ($1/$3**(1./3)):($2*$3**(1./3)),a*sqrt(x)*(x<(3./2./a)**(2./3))
   fprintf (stderr," %g \n", t);
   printf ("a=.584;p[:][0:.25] '-' u 1:2 t'calc' w l,''u 1:(a*( sqrt($1/$3))*($1<((9/4/a/a*$3)**(1./3))))t'selfs' w l \n");
     for(double x=X0;x<L0+X0;x+=L0/N){
       printf (" %g %g %g \n",x , interpolate (h, x,t),t);
       fprintf (fp,"%g %g %g \n",x , interpolate (h, x,t),t);}
       fclose(fp);
       // foreach()
       // printf (" %g %g %g \n",x ,h[],t);
       printf ("e\n");
}
//event adapt (i++) { adapt_wavelet ({h}, (double[]){1e-3}, MAXLEVEL, MINLEVEL); }
//event adapt (i++) {
//  astats s = adapt_wavelet ({h}, (double[]){1e-5}, MAXLEVEL, MINLEVEL);
 // fprintf (stderr, "# refined %d cells, coarsened %d cells\n", s.nf, s.nc);
//}

int main()
{
  L0 = 30;
  X0 = -2.;
  G = 1;
  N = 512;
  DT=0.001;
  h0 = .25;
  Cf = 3.; // valeur de 3 nu
  alpha=1;
  tmax = 3000/2;

  run();
}

    Run

    Ensuite on compile et on lance:

    qcc -fopenmp  -g -O2 -DTRASH=1 -Wall  viscolsqrt.c   -o viscolsqrt
./viscolsqrt | gnuplot

    avec make

     make viscolsqrt.tst
 make viscolsqrt/plots
 make viscolsqrt.c.html

 source c2html.sh viscolsqrt

    Plot

    Si on veut générer la figure

    ./viscolsqrt > v.out
echo "set term png;set output 'slope.png';set multiplot; set nokey ; set xrange[-5:25] ; set yrange [:1];" > dmp
cat v.out >> dmp
mv dmp v.out
cat v.out | gnuplot

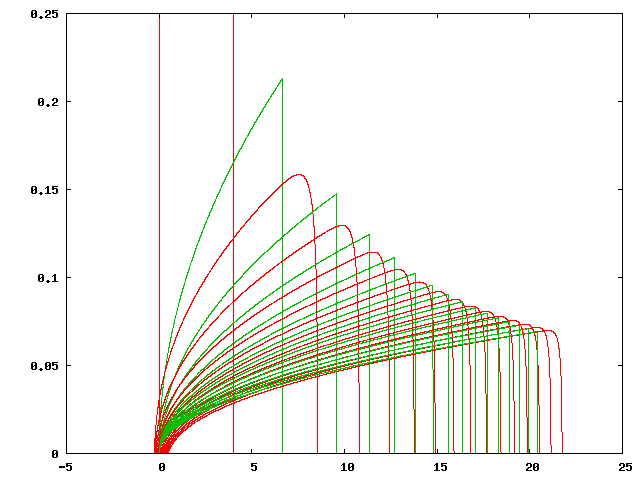

    ce qui produit la comparaison entre la solution semblable et le calcul: collapse

    Les fronts en fonction du temps sortent de out

    set xlabel "x"
set ylabel "h(x,t)"
p[][0:.3]'out' u 1:2 t'h(x,t)' w l
    heap as a function of time (script)

    heap as a function of time (script)

    Comparaison avec la solution analytique autosemblable t_{\;}^{-1/3} F(\eta)

    Pour les pentes fortes la solution auto semblable est de la forme t_{\;}^{-1/3}F(x/t_{\;}^{1/3}). La solution du problème est simplement pour 0<x<x_f \displaystyle h =t_{\;}^{-1/3} \sqrt{(x)t_{\;}^{-1/3})/k}= \sqrt{\frac{x}{kt} } avec A=\int_{0}^{x_1} h(x,0) dx x_f = (\frac{9 A_{\;}^2kt}4)^{1/3}

    a=.584;
a=1;
set key left
p[-0.25:2.25][0:1.5]'sol.dat'u ($1/$3**(1./3)):($2*$3**(1./3)) w l ,a*sqrt(x)*(x<(3./2./a)**(2./3)) t'anal'
    selfsimilar solution (script)

    selfsimilar solution (script)

    plus on augmente la résolution, moins la partie gauche va bouger: ici on voit que le bloc a glissé, ce qui est une erreur numérique. Ce glissement est dû à l’étape visqueuse
